Suche Bild: schlauchanschlüsse Kraftstoff

[OSchr]

Ich schon wieder.
Beim zusammen bauen fällt mir auf das da irgend etwas mit den vielen Schläuchen nicht richtig ist.
Hat jemand Bilder / zeichnungen welcher Schlauch von wo nach wo angeschlossen wird???
Vergaser nach Kraftstoffpumpe etc
Danke schon jetzt

[tronco]

Moin, guckst du Foto (unten): xt-foren.de/xt-phpbb/viewtopic.php?f=291&t=154567&start=30
Die göldlichen Nippel sinds nich.
Besten Gruß

[displex]

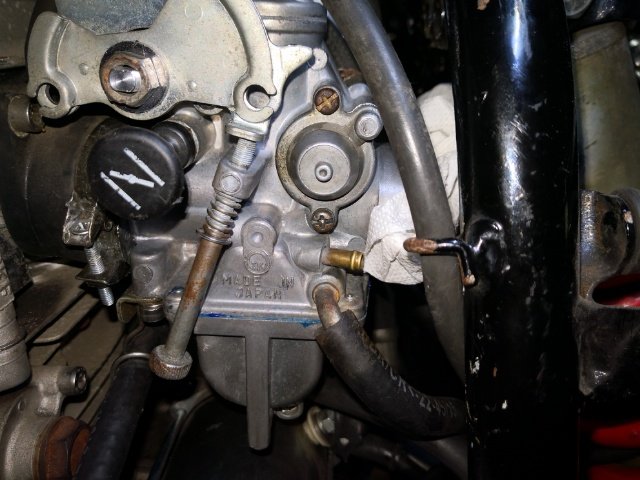

könnte helfen

[XTsucher]

Lass' die Benzinpumpe einfach weg - braucht technisch/funktional keiner und die Verschlaucherei wird viel einfacher.

[OSchr]

Supi, fast geschafft.
Noch 2 Dinge sind mir unklar:
- zwischen den ansaugtrichtern kommt eine lange dünne Leitung. Wo führt die hin?

- ein Anschluss am Vergaser ist noch frei. Da war aber auch schon nichts dran bevor ich zerlegt habe.... Sofern ich meinen Bildern glauben kann

Danke euch schon mal

[motorang]

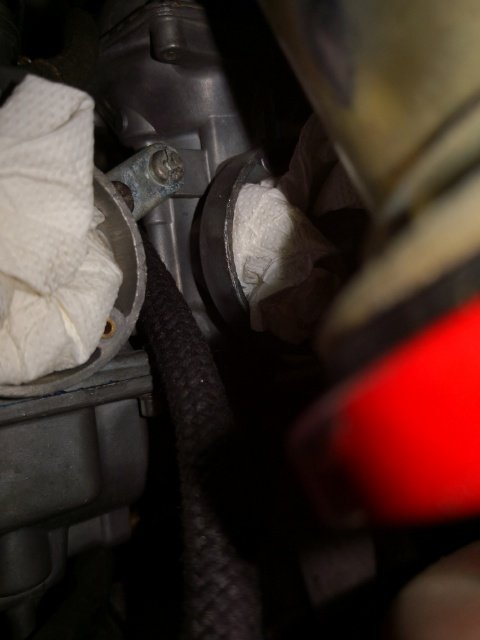

Welche lange dünne Leitung meinst Du? Den Gewebeschlauch am Bild?
Auf den unbelegten Anschluss kommt ein Entlüftungsschlauch, der zwischen Schwinge und Motor nach unten führt.
Was ist da für blaues Zeug auf der Schwimmerkammerdichtung?

Gryße!
Andreas, der motorang

[Maybach]

Was ist da für blaues Zeug auf der Schwimmerkammerdichtung?

Looks like Hylomar - was dort sicher niXS verloren hat.

Maybach

[OSchr]

Das blaue.... War nur zum fixieren da die neue dichtung so wellig war....

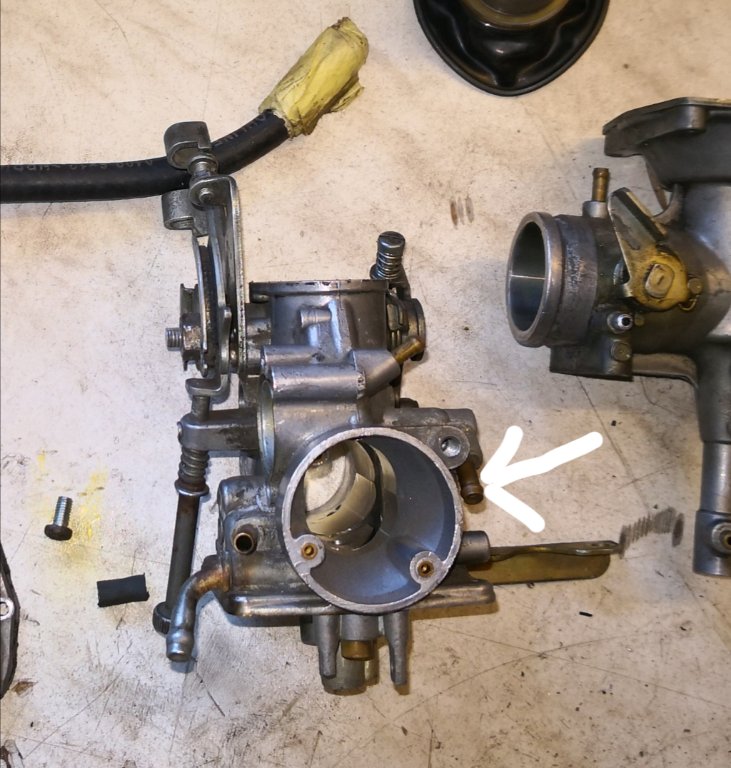

Wichtiger ist die Frage wohin der Schlauch aus dem bild führen soll.
Dazu habe ich ein neues Bild angehängt.
Da war der Vergaser noch nicht eingebaut. Und der Anschluss ist markiert

[motorang]

Gleiche Antwort: "Auf den unbelegten Anschluss kommt ein Entlüftungsschlauch, der zwischen Schwinge und Motor nach unten führt."

Immer mal da nachschauen: https://www.xt600.de/xt_werkstatt/index.htm

Da findet sich die Abteilung "Vergaser" und dort das:

https://www.xt600.de/xt_werkstatt/_spec ... losion.htm

2x Nr. 22

Gryße!
Andreas, der motorang

[OSchr]

OK, ich habe es gefunden.
Dort steht: Über die Kanäle (4, 16) wird die Schwimmerkammer belüftet.
Also sind tatsächlich meine beiden, restlichen, Unbekannten => Entlüftungsleitungen!
Danke euch.
